YF소나타 12년식 LPI 깡통모델입니다.
기존 키를 돌려 시동을 거는 방식에서 매직카경보기를 이용해 스타트버튼을 구현했었습니다.
1. 매직카 경보기의 스타트버튼은 순정버튼이 아니다보니 눌렀을때의 얇고 이질감 있는 느낌
2. 시각적인 부분 등이 만족스럽지 않음.
3. 매직카 스타트버튼과 동일하게 상태를 표시하는 순정버튼
이 조건을 만족하기 위해 순정 스타트버튼은 YF소나타 스타트버튼이 아닌 LF소나타 스타트버튼으로 진행했습니다.
작업중 찍은 사진을 올리니 참고하세요.

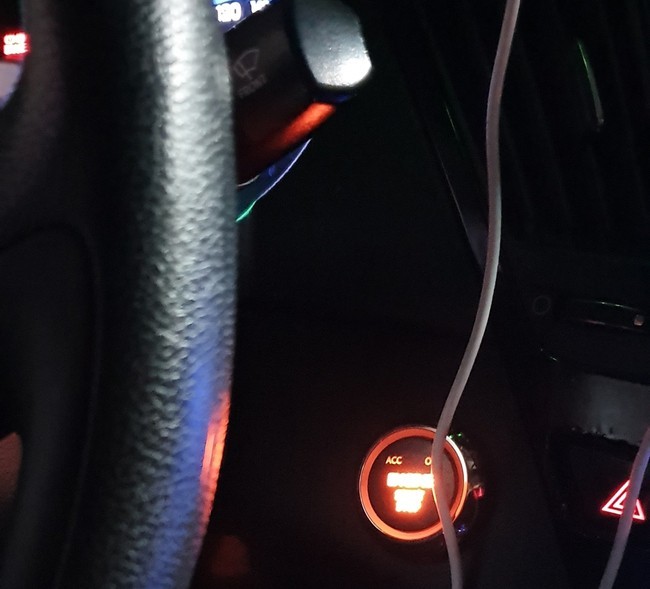

매직카 스타트버튼 이미지입니다.(시동ON 상태)
매직카 스타트버튼 회로도입니다.
LF소나타 상태표시 LED 배선 테스트중입니다.
LF소나타 스타트버튼 회로도 및 커넥터 정보입니다.
가조립 및 시행착오 경험 및 보수사항 체크.
최종 가조립전 테스트 및 작동 동영상입니다.

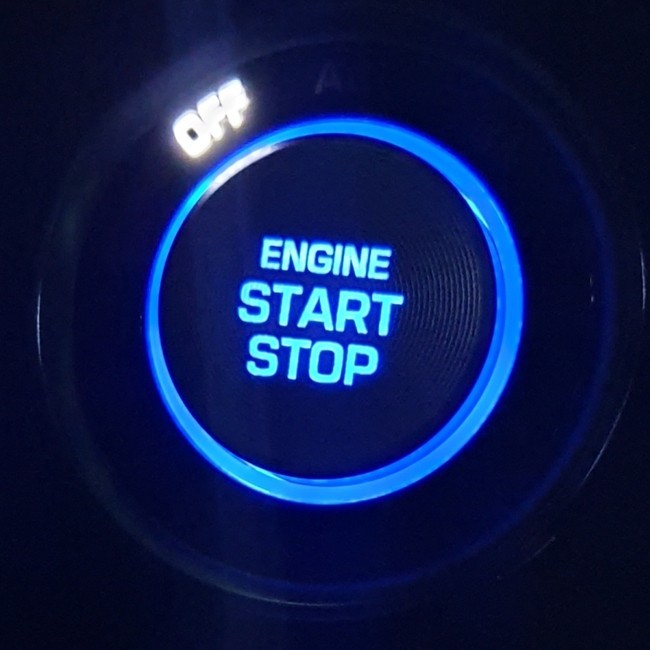

시동OFF, 정상시동 가능한 대기상태
ACC

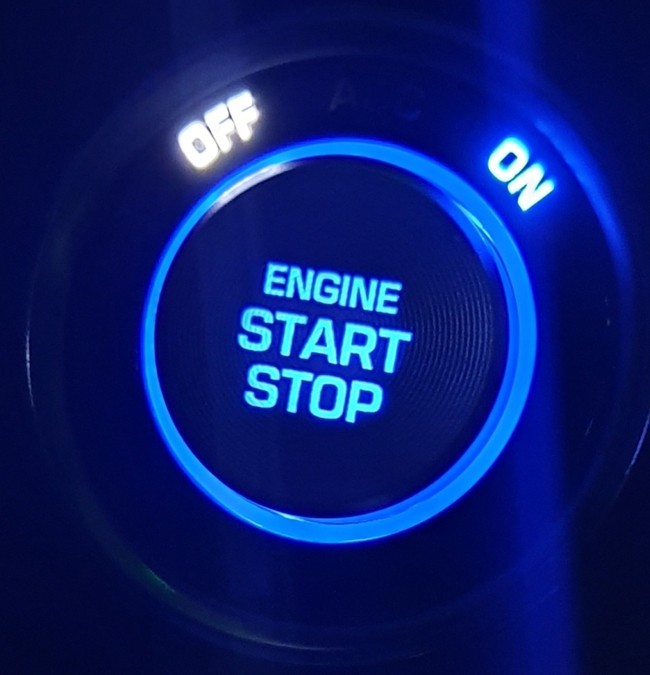

ON 상태, 시동은 켜지지 않음.

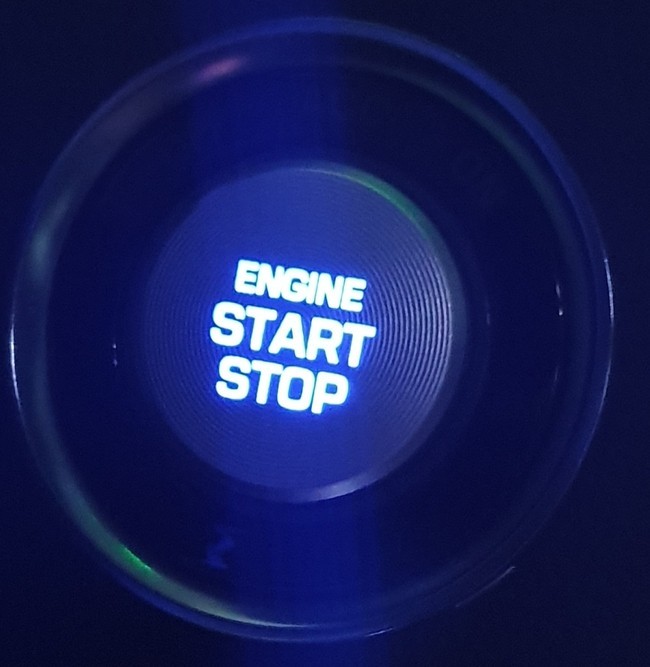

시동이 켜진 상태
또는
시동이 안켜져 있는경우 -> 매직카 키가 없거나 경보가 작동하여 시동차단이 된 상태(매직카 기본기능)
상태표시 LED는 회로도를 참고하여 다른 방법으로 표시가 가능합니다.
LF소나타의 순정버튼LED는 5V로 작업하시면 됩니다.
매직카의 경우 5~6V를 주고있어 다른 저항작업 없이 진행했습니다.
